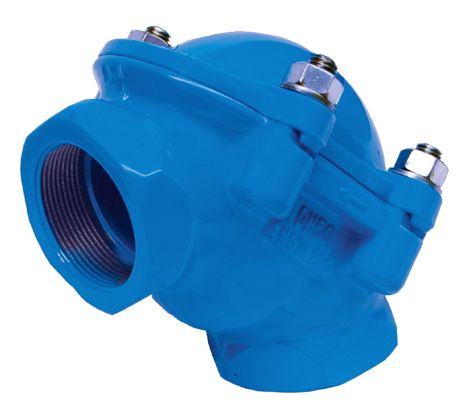

Клапан шаровой обратный коленный системы SZUSTER тип 6001



Клапан шаровой обратный коленный системы SZUSTER тип 6001

Технические параметры:

Максимальное рабочее давление - 6 бар Максимальная температура работы до 40 °C (временно до 60°C)

Строительная длина согл. с таблицей Фланцевые соединения согл. PN-EN 1092-2

Резьбовые соединения согл. PN-EN-ISO 228 -1:2005

Требования и испытания PN-EN 12050-4, PN-EN 12050-1.

Конструктивные особенности:

- компактная и простая конструкция - высокая прочность,

- легкий доступ вовнутрь, к шару,

- очень тихая и надежная работа,

- полное открытие клапана для скорости потока

от 0,7 м/с,

- зазор соответствует условиям для твердых

деталей (PN-EN 12050-4) отсутствует вибрация шара,

- окраска - эпоксидная краска RAL5015 слоем толщиной 200 мкм.

Применение:

- сточные воды с фекалиями, дождевые, промышленные

- шар вулканизирован резиной NBR

- в пределах pH = 4-8.

Артикул 6001 - резьбовая версия Арикул 6011 - фланцевая версия

Установка:

Клапан заменяет колено в трубопроводе и исключает одно коленное соединение.

Установка на вертикальном/горизонтальном трубопроводе, который соединяется через клапан с горизонтальным/вертикальным трубопроводом под прямым углом.

* - возможны другие исполнения
