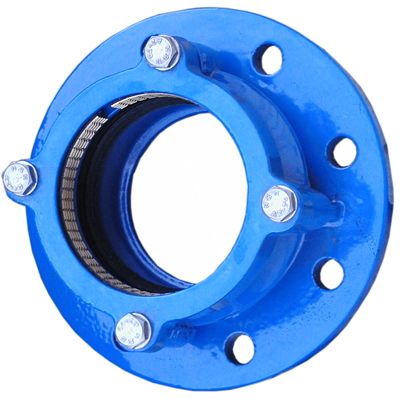

Соединительный фланец для полиэтиленовых труб тип 9103



Соединительный фланец для полиэтиленовых труб тип 9103

Технические параметры:

Фланцевые соединения PN-EN 1092-2:1999

Номинальное давление 1,6 МПа

Температура работы 120°C

Конструктивные особенности:

Кольцо FORSHEDA обеспечивает простой и быстрый монтаж.

Специальное латунное кольцо фиксирует трубу и блокирует ее выпадение.

Все элементы защищены от коррозии.

Окраска - эпоксидная краска RAL5005 250 мкм.

Гигиенический сертификат Польского Учреждения Гигиены (PZH).

Применение:

Соединения фланцевой арматуры для трубопроводов из ПВХ и полиэтилена.

Установка:

Установка возможна в любом положении.

Обрезать трубу перпендикулярно ее оси и края обточить под углом примерно 30°.

Ослабить болты, крепящие корпус с фланцем.

Увлажнить конец трубы и надеть фланец до ощутимого сопротивления.

Прикрутить крест-накрест крепежные болты,

так чтобы фланец плотно прилегал к корпусу по целому периметру.

Примечание:

При использовании тонкостенных труб (до 3 мм)

или труб работающих при отрицательном давлении,

следует применять внутри трубы поддерживающие втулки.
