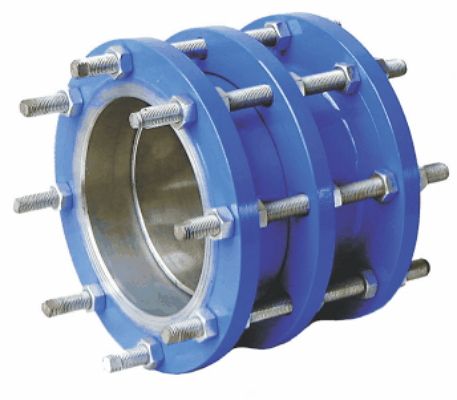

Монтажная вставка тип F3 9311



Монтажная вставка тип F3 9311

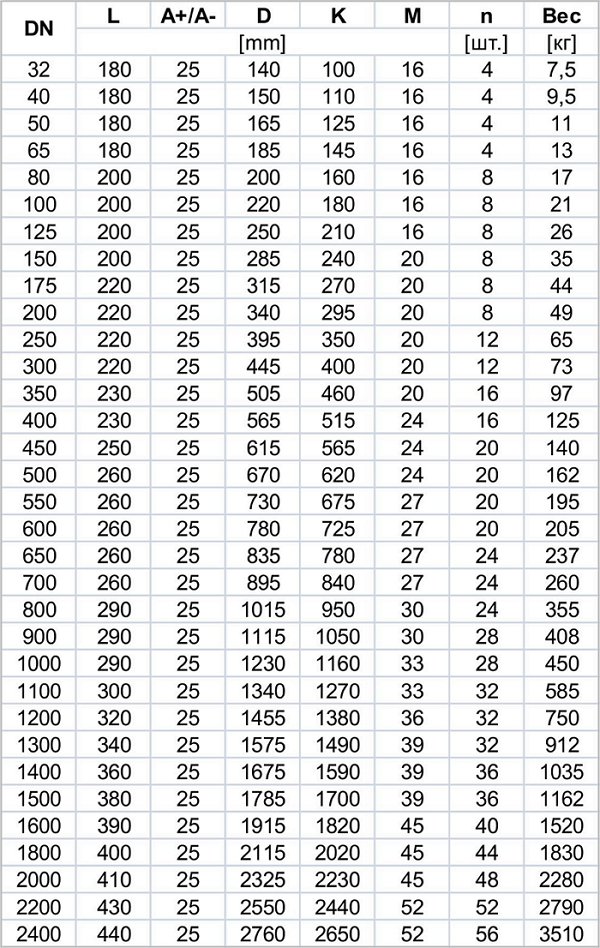

Технические параметры:

Рабочее давление Pn10

Температура работы до  +70°C

Конструктивные особенности:

Болт и гайка гальванизированные. Защищены антикоррозенной битумной краской или эпоксидной краской.

По желанию заказчика есть возможность исполнить болты, гайки и  вставок  с нержавеющей стали.

Стандартное исполнение:

Сталь S235JR (St3s); Ковкий чугун

EN-GJS-400-15, elementy zlaczne - ocynk, EPDM, эпоксидная краска RAL5005 250 mm (*.

Гигиенический сертификат Польского Учреждения Гигиены (PZH).

Применение:

Монтажные вставки (компенсационные соединители) тип 3 применяется для застройки

и демонтажа арматуры в водопроводных сетях.

Установка:

Может устанавливаться в положении от горизонтального до вертикального.

Ослабить крепящие гайки.

Монтажную вставку  установит между фланцами через уплотнение.

Прикрепить к арматуре и затянуть гайки .

* - возможны другие исполнения
