Станция глубокой биохимической очистки хозяйственно-бытовых сточных вод Alta Air Master Pro





Станция глубокой биохимической очистки хозяйственно-бытовых и промышленных сточных вод Alta Air Master Pro, это модульные очистные сооружения с неограниченной производительностью и практически неограниченными возможностями. Сочетание биологической и физико-химической очистки позволяет получать гарантированные результаты по большому количеству параметров, а так же значительно сократить размеры и стоимость очистных сооружений.

Станция глубокой биохимической очистки хозяйственно-бытовых сточных вод Alta Air Master Pro идеальное решение для очистки стока от жилых комплексов:

•   гостиницы;
•   пансионаты;
•   санатории;
•   комплексы жилых зданий;
•   коттеджные поселки;
•   микрорайоны;
•   населенные пункты и т. д.

Наличие собственных очистных сооружений в жилом комплексе значительно повышает экологическую составляющую объекта, привлекательность и уровень комфорта проживающих, и дает стабильный, постоянный заработок управляющей компании.

На базе станций глубокой биохимической очистки сточных вод Alta Air Master Pro при внесении ряда существенных изменений разработаны и успешно эксплуатируются очистные сооружения для очистки производственного стока от :

•   молокозаводов;
•   птицефабрик;
•   мясозаготовительных и перерабатывающих предприятий;
•   рыбозаводов;
•   предприятий пищевой промышленности и т.д.



При производстве очистных сооружений Компания Alta Group делает акцент на экологичность, долговечность, надежность, низкие затраты на монтаж и обслуживание.

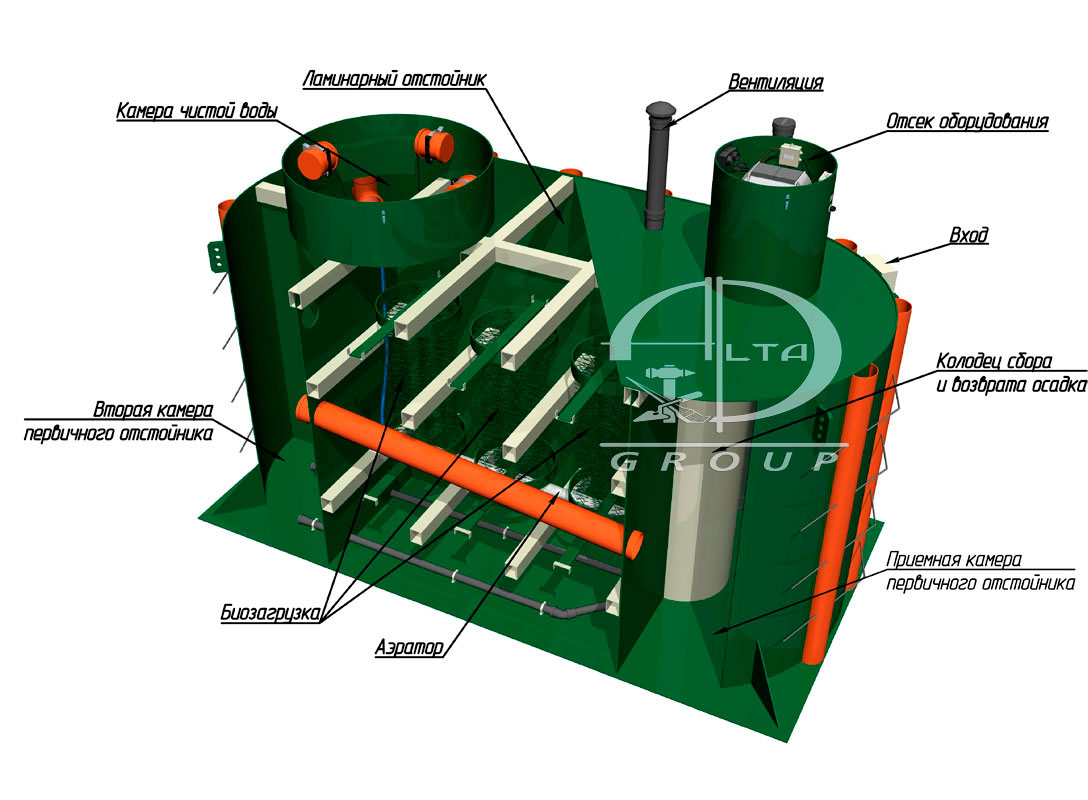

Описание работы станций Air Master PRO 15 – 200



Станция глубокой биохимической очистки хозяйственно-бытовых и промышленных сточных вод Alta Air Master Pro - это модульные очистные сооружения подземной установки. Все конструктивные элементы и детали Станции, контактирующие со сточными водами, выполнены из коррозийностойкого материала —  полипропилена. Конструкция Станции, разработанная Компанией Alta Group, рассчитана на неравномерное поступление сточных вод в течение суток.

Сочетание биологической и химической очистки позволяет получать гарантированные результаты по большому количеству параметров, а также значительно сократить размеры и стоимость очистных сооружений.

Сток поступает в приемную камеру-накопитель. В данной камере происходит накопление нерастворимых взвешенных веществ поступающих со сточными водами. Одновременно в данной камере происходят анаэробные процессы денитрификации, цель которых удаление азота из стока. Переливы в камере-накопителе расположены таким образом, чтобы сточные воды протекали с наименьшей скоростью, благодаря чему в каж­дой камере происходит оседание грубодисперсных взвешенных частиц на дно.



Первичный отстойник оборудован уникальной системой обеззараживания осадка. Специальный овицидный препарат Alta дозируется в первую камеру-накопитель в соответствии с реальной производительностью станции и полностью уничтожает яйца гельминтов, находящиеся в осадке, в течение 6-ти часов с момента последнего поступления стока, что  обеспечивает безопасность прямого контакта с осадком при обслуживании станции и позволяет в дальнейшем использовать осадок, например, для переработки в удобрения.



Из приемной камеры-накопителя сток попадает в камеру преаэрации где инициируются процессы аэробной очистки стока, а так же происходит нитрификация стока. Сюда же подается осаждающий химикат Alta в жидкой фракции. Коагулянт дозируется строго в соответствии с реальной производительностью станции. Задача коагулянта провести химическое связывание фосфатов, присутствующих в стоке, а так же улучшить эффективность выпадения осадка в последующей камере ламинарного отстойника.



В камере ламинарного отстойника происходит осаждение дополнительного осадка, образование которого вызвано действием коагулянта. Задержанный осадок вместе с предварительно нитрифицированным стоком направляется в камеру-накопитель. Осаждение взвешенных частиц в ламинарном отстойнике протекает до 4-х раз эффективнее, чем в обычном отстойнике.



После ламинарного блока  осветленные сточные воды самотеком поступают в верхнюю часть биофильтра и равномерно распределяются по всей площади биологической загрузки. На Станции реализуется экологически чистая технология глубокой биохимической очистки сточных вод биоценозами прикрепленных и свободно плавающих автотрофных и гетеротрофных микроорганизмов, действующих в аэробных и анаэробных условиях, с автоматическим поддержанием концентрации активного ила в аэротенке и первичном отстойнике. Так же в момент распределения  сточные воды насыщаются кислородом. Биологический фильтр (биофильтр) – сооружение, в котором сточная вода фильтруется через загрузочный материал, покрытый биологической пленкой (биопленкой), образованной колониями микроорганизмов. В биофильтре установлен аэрационный элемент, предназначенный для принудительного насыщения воды кислородом из воздуха.



Во вторичном ламинарном отстойнике происходит удержание взвешенных частиц содержащихся в стоке, а так же частиц открепленной биомассы наряду с процессами денитрификации стока. Высокая эффективность ламинарного отстойника позволяет достичь высоких показателей по очистке стока от взвешенных частиц.



Вторичный аэробный биофильтр завершает процесс аэробной обработки стока и доводит очистку до требуемых показателей. Биофлора вторичного биофильтра адаптируется к специфическим стойким загрязнениям, находящихся в стоке. При содержании в стоке загрязнителей, для разложения которых требуются специфические культуры бактерий, вторичный биофильтр предназначен для их заселения.



Третичный ламинарный отстойник предназначен для удержания открепившихся частиц биомассы из биореактора.

Далее сток поступает на сорбционный механический фильтр.



В системах применяется высокоэффективная конструкция механического сорбционного фильтра. Проходя через фильтр вода очищается до требуемых показателей по взвешенным веществам и нефтепродуктам.



Очищенная вода поступает в камеру чистой воды, где установлены два высокопроизводительных насоса – основной и  резервный, организованные в группу КНС. Насосы работают по очереди, равномерно вырабатывая свой ресурс.

Насосы предназначены для выброса очищенной воды из станции, либо подачи воды в напорный фильтр блока ультрафиолетового обеззараживания для дальнейшей обработки (поставляется опционально).



Напорный фильтр загружен специальной загрузкой Alta Sorbent, в которой  происходит окончательная доочистка воды до значений концентраций веществ в ней, соответствующих требованиям к сбросу в водоемы рыбохозяйственного  назначения. На фильтре расположен шестиходовой вентиль для промывки загрузки. Момент промывки определяется значениями на манометре фильтра.



После фильтрации в напорном фильтре вода поступает в УФ лампу для обеззараживания.



УФ обеззараживание позволяет практически полностью уничтожить патогенные микроорганизмы. В бактерицидных установках применяются источники непрерывного ультрафиолетового излучения, которые воздействует на водную среду через специальный материал в диапазоне длин волн 180-300 нм.



В процессе работы биореакторов отработавшая и омертвевшая биопленка (избыточный ил) смывается и выносится из тела биофильтра на дно камеры, а так же осаждается на дне ламинарных отстойников. Далее избыточный ил удаляется с помощью гидравлической системы сбора и возврата осадка в камеру стабилизации избыточного ила, где происходит аэробный процесс его стабилизации и минерализации. Необходимый для биохимического процесса кислород поступает в толщу камеры путем подачи воздуха через аэраторы. Стабилизированный ил возвращается в приемную камеру очистного сооружения.



В системе применена разработанная и запатентованная компанией Alta Group гидравлическая система сбора и удаления осадка. Благодаря этой системе в станции реализован самобалансирующийся механизм поддержания концентрации активного ила в аэротенке-биофильтре. Сбор и удаление осадка работает по программе, учитывающей суточную неравномерность поступления стока. Собранный осадок поступает в камеру аэробной стабилизации осадка, где происходит его окончательное разложение и минерализация.



Для оповещения и дистанционного управления работой очистных сооружений и для своевременного предупреждения аварийных ситуаций, станцию возможно оборудовать системой SMS оповещения и дистанционного управления работой очистных сооружений Alta Contact (поставляется опционально).

Система Alta Contact осуществляет контроль наличия внешнего  электропитания, наличия химикатов, контроль температурного режима, оповещает о необходимости откачки осадка, осуществляет защиту отсека оборудования от протечки и затопления.

Система Alta Contact осуществляет дистанционное управление электропитанием системы, включение/отключение аварийного и  резервного насосов, включение/отключение звуковой/световой сигнализации.





Характеристики Alta Air Master Pro*

Модель	Air Master Pro 15	Air Master Pro 20	Air Master Pro 25	Air Master Pro 30	Air Master Pro 35	Air Master Pro 40	Air Master Pro 45
АРТИКУЛ	01.01.03.F15	01.01.03.F20	01.01.03.F25	01.01.03.F30	01.01.03.F35	01.01.03.F40	01.01.03.F45
Производительность, м³/сут.	15	20	25	30	35	40	45
Среднечасовое поступление стока, м3/час	0,63	0,83	1,04	1,25	1,5	1,67	1,88
Максимальный залповый сброс, м3*	1,6	2,2	2,8	3,3	3,9	4,4	5
Количество пользователей, чел	до 75	до 100	до 125	до 150	до 175	до 200	до 225
Высота модулей,  мм	2500	2500	2500	2500	2500	2500	2500
Ширина модулей, мм	2160	2160	2160	2160	2160	2160	2160
количество / длина блоков, мм	1	1	2	2	2	2	2
	1 / 4000	1 / 5000	1 / 3000	1 / 2500	1 / 3000	1 / 3500	1 / 4500
			1 / 3500	1 / 4500	1 / 5000	1 / 5500	1 / 5500
площадь основания, м²	8,7	13	15,1	17,3	19,5	21,6	23,8
Транспортировочный вес, т	1,7	2,2	2,6	2,8	3,3	3,8	4,2
Максимальный рабочий вес, т	15,3	20,2	25,3	30,3	34,8	43,8	45,5
Количество компрессоров (воздуходувок) / насосов, шт	1 / 3	1 / 3	1 / 4	1 / 4	1 / 4	1 / 4	1 / 5
Установочная мощность, кВт	2,9	3,8	3	3	3	3	3,4
Энергопотребление, кВт/ч	1,8	2,6	1,9	1,9	2	2,1	2,3
Напряжение, В	380	380	380	380	380	380	380
Рекомендованные параметры подводящего кабеля	5х2,5	5х2,5	5х2,5	5х2,5	5х2,5	5х2,5	5х2,5





Модель	Air Master Pro 50	Air Master Pro 55	Air Master Pro 60	Air Master Pro 65	Air Master Pro 70	Air Master Pro 75	Air Master Pro 80
АРТИКУЛ	01.01.03.F50	01.01.03.F55	01.01.03.F60	01.01.03.F65	01.01.03.F70	01.01.03.F75	01.01.03.F80
Производительность, м³/сут.	50	55	60	65	70	75	80
Среднечасовое поступление стока, м3/час	2,1	2,3	2,5	2,7	2,9	3,1	3,3
Максимальный залповый сброс, м3*	5,6	6,1	6,7	7,2	7,8	8,3	8,9
Количество пользователей, чел	до 250	до 275	до 300	до 325	до 350	до 375	до 400
Высота станции,  мм	2500	2500	2500	2500	2500	2500	2500
Ширина модулей, мм	2160	2160	2160	2160	2160	2160	2160
количество / длина модулей, мм	2	2	4	3	3	3	3
	1 / 5000	1 / 3000	2 / 4000	1 / 4000	3 / 5000	1 / 6000	2 / 6000
	1 / 6000	1 / 4000	2 / 5000	2 / 5000		2 / 5000	1 / 5000
площадь основания, м²	26	28,1	30,2	32,4	34,6	36,7	38,9
Транспортировочный вес, т	4,7	5,2	5,8	6,3	6,9	7,4	8,1
Максимальный рабочий вес, т	42,7	55,6	61,8	66,9	70,9	75,8	80,1
Количество компрессоров (воздуходувок) / насосов, шт	1 / 5	1 / 5	1 / 5	1 / 5	1 / 5	1 / 5	1 / 5
Установочная мощность, кВт	3,4	3,4	3,4	3,8	3,8	3,8	4,1
Энергопотребление, кВт/ч	2,5	2,6	2,7	2,8	2,9	3,1	3,4
Напряжение, В	380	380	380	380	380	380	380
Рекомендованные параметры подводящего кабеля	5х2,5	5х2,5	5х2,5	5х2,5	5х2,5	5х2,5	5х2,5



Модель	Air Master Pro 85	Air Master Pro 90	Air Master Pro 95	Air Master Pro 100	Air Master Pro 110	Air Master Pro 120	Air Master Pro 130
АРТИКУЛ	01.01.03.F85	01.01.03.F90	01.01.03.F95	01.01.03.F100	01.01.03.F110	01.01.03.F120	01.01.03.F130
Производительность, м³/сут.	85	90	95	100	110	120	130
Среднечасовое поступление стока, м3/час	3,5	3,8	4	4,2	4,6	5	5,4
Максимальный залповый сброс, м3*	9,4	10	10,6	11,1	12,2	13,3	14,4
Количество пользователей, чел	до 425	до 450	до 475	до 500	до 550	до 600	до 650
Высота станции,  мм	2500	2500	2500	2500	2500	2500	2500
Ширина модулей, мм	2160	2160	2160	2160	2160	2160	2160
количество / длина модулей, мм	4	4	4	4	5	5	5
	2 / 5000	3 / 5000	2 / 5500	3 / 5500	1 / 6000	3 / 6000	4 / 6000
	2 / 4000	1 / 4000	1 / 5000	1 / 4500	3 / 5000	1 / 5000	1 / 5000
			1 / 4000		1 / 4000	1 / 4000
площадь основания, м²	41	43,2	45,4	47,5	54	58,3	62,6
Транспортировочный вес, т	8,7	9,2	9,7	10,3	10,4	11,6	12,6
Максимальный рабочий вес, т	85,9	89,2	96	98,3	111,2	123,6	133,8
Количество компрессоров (воздуходувок) / насосов, шт	1 / 5	1 / 5	1 / 5	1 / 5	1 / 6	1 / 6	1 / 6
Установочная мощность, кВт	4,1	4,4	4,4	5,2	6	6	8,3
Энергопотребление, кВт/ч	3,5	3,6	3,7	3,9	4,7	4,9	6,4
Напряжение, В	380	380	380	380	380	380	380
Рекомендованные параметры подводящего кабеля	5х2,5	5х2,5	5х2,5	5х2,5	5х2,5	5х4	5х4



Модель	Air Master Pro 140	Air Master Pro 150	Air Master Pro 160	Air Master Pro 170	Air Master Pro 180	Air Master Pro 190	Air Master Pro 200
АРТИКУЛ	01.01.03.F140	01.01.03.F150	01.01.03.F160	01.01.03.F170	01.01.03.F180	01.01.03.F190	01.01.03.F200
Производительность, м³/сут.	140	150	160	170	180	190	200
Среднечасовое поступление стока, м3/час	5,8	6,25	6,7	7,1	7,5	7,9	8,3
Максимальный залповый сброс, м3*	15,6	16,7	17,8	18,9	20	21,1	22,2
Количество пользователей, чел	до 700	до 750	до 800	до 850	до 900	до 950	до 1000
Высота станции,  мм	2500	2500	2500	2500	2500	2500	2500
Ширина модулей, мм	2160	2160	2160	2160	2160	2160	2160
количество / длина модулей, мм	6	6	6	7	7	7	8
	1 / 6000	3 / 6000	5 / 6000	4 / 6000	5 / 6000	6 / 6000	7 / 5500
	5 / 5000	3 / 5000	1 / 5000	1 / 5000	1 / 5000	1 / 5000	1 / 4500
				2 / 4000	1 / 4000
площадь основания, м²	67	71,3	75,6	79,9	84,2	88,6	92,9
Транспортировочный вес, т	13,8	14,8	16,2	17,4	18,4	19,4	20,6
Максимальный рабочий вес, т	141,8	151,6	160,2	171,8	178,4	192	196,6
Количество компрессоров (воздуходувок) / насосов, шт	1 / 6	1 / 7	2 / 7	2 / 8	2 / 8	3 / 9	3 / 9
Установочная мощность, кВт	11,3	11,3	13,5	13,5	15	15,8	16,5
Энергопотребление, кВт/ч	8,4	9	11,2	11,9	12,7	13,6	14,8
Напряжение, В	380	380	380	380	380	380	380
Рекомендованные параметры подводящего кабеля	5х4	5х4	5х6	5х6	5х6	5х6	5х6



* - максимальный залповый сброс допускается не чаще чем один раз в 12 часов.



Глубина входа 400 мм.

Станция имеет блочную компановку и поставляется готовыми, полностью укомплектованными и готовыми к монтажу модулями. Расположение блоков на объекте может быть адаптировано к выделенной под строительство ОС площадке.  Соединение блоков последовательное.

Станция не требует обязательного оборудования поля поглощения или поля фильтрации, сброс очищенной воды может быть организован непосредственно на грунт, в дренажные и ливневые системы, а при оборудовании станции блоком УФ обеззараживания Alta BioClean в водоемы рыбохозяйственного назначения.

Периодичность обслуживания один - четыре раза в год.

Производитель: Компания Alta Group, Россия.

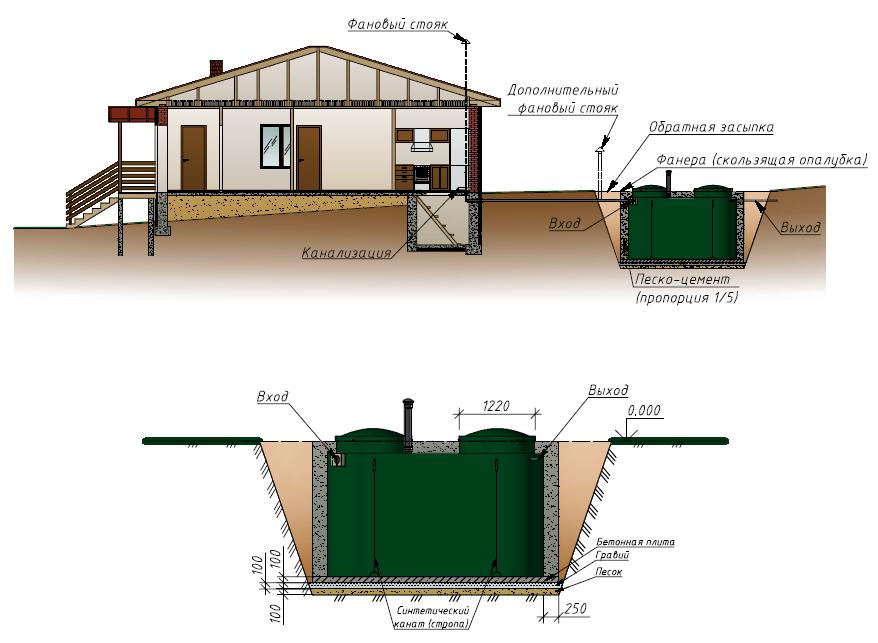

Установка и монтаж станции Alta Air Master и Alta Air Master Pro



Станция поставляется либо в едином корпусе, либо отдельными блоками (в зависимости от модели).

Монтаж Станции производится на цельное железобетонное основание — плиту толщиной не менее 20 см с двухрядным армированием. Поверхность плиты выравнивается цементной стяжкой с отклонениями по горизонтали ± 3 мм.

Монтаж Станции в котлован осуществляется монтажным краном. После установки Станции на плиту-основание приваривают горловины к корпусам (в случае, если блоки доставлены к месту монтажа без горловин по требованию условий перевозки негабаритных грузов) и соединяют блоки между собой.

Производится армированное бетонирование нижнего метра Станции по периметру с последующей отсыпкой песчано-цементной смесью в пропорции 1/5.

Крен недопустим, Станция монтируется строго по уровню.

Высота уровня грунтовых вод для эксплуатации Станции значения не имеет.

После установки Станции на дно котлована, ее необходимо сразу же заполнить водой с одновременной отсыпкой  смеси песка и цемента в пропорции 1/5.

При заглублении Станции более чем на 0,5 м. рекомендуется заменить песчано-цементную смесь бетоном. При установке Станции вблизи проезжей части необходимо заливать разгрузочную плиту.

Во избежание промерзания Станции, необходимо утеплять ее верхнюю часть доступными утеплителями, предназначенными для использования в грунте.

На объекте обслуживания станцией должен быть оборудован фановый стояк без клапана срыва вакуума, если фановый стояк отсутствует, для стабильной вентиляции станции необходимо организовать дополнительный фановый стояк.
