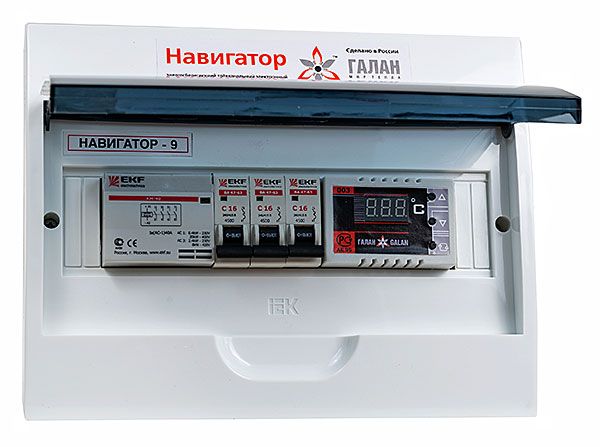

Навигатор 9Н

Многофункциональный микропроцессорный блок управления «Навигатор-9Н», (далее - блок управления) предназначен для формирования необходимого алгоритма работы электрических нагревателей (электрических водонагревателей электродного типа, ТЭНовых котлов, электрокалориферов, тепловых «пушек», завес и др.) однофазных или трехфазных электрической мощностью до 9 кВт.

 Регулирование температуры осуществляется по двум каналам подающей и обратной трубы. Блок управления состоит из: модульного пластикового корпуса, многофункционального электронного регулирующего индикатора температуры, с присоединенными датчиками температуры, автоматического выключения, модульного конта ктора, нулевой шины, шин заземления, предохранителя цепи управления циркуляционным насосом, клеммы для присоединения насоса. К  блоку управления предусмотрено подключение регуляторов температуры воздуха в помещении «Истопника-103», -203»и ССКОО "Галан-GSM".

Терморегулятор может работать в режиме «Работа» или «Программирование». В режиме «Программирование» есть возможность изменить параметры работы: температуру управления по входу (обратка) и выходу (подача), величину разницы температур включения и выключения (гистерезис) по каналу обратки.

Технические характеристики

• Напряжение (В): 220/380
• Номинальный ток (А): 40
• Коммутируемая мощность (кВт): 9
• Датчик 1 (обр.)В: 10 - 80
• Датчик 2 (подач.): 10 - 85
• Точность измерения температуры жидкости (°С): +-0.5
• Габаритные размеры (д x в x г, мм): 200 x 256 x 92
