Канализационно-насосная станция (КНС) Alta KNS
Канализационно-насосная станция (КНС) Alta KNS
(для установки в помещении или под землей)

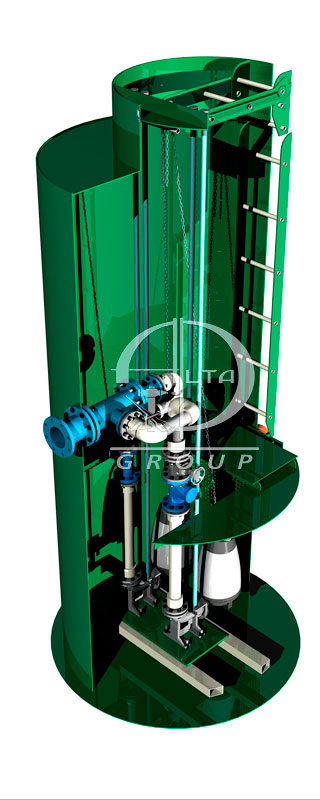

Корпус КНС Alta Plast изготавливается из высокопрочного, УФ стабилизированного полипропилена толщиной не менее 8 мм, срок службы корпуса составляет более 50-ти лет.
Корпус КНС Alta Plast оборудован ребрами жесткости с внутренней стороны и оребрением с внешней.
Структура внешнего оребрения позволяет провести армирование металлом, для надежной фиксации КНС в грунте при помощи бетонирования.
Корпус оборудован лестницей и вводными / выводными патрубками.
На вводе самотечного коллектора в приемный резервуар предусмотрен решетчатый контейнер (корзина) для задержания крупных включений, содержащихся в сточных водах.
В базовой комплектации высота горловины КНС 200 мм.
Канализационно-насосная станция (КНС) Alta KNS предназначена для перекачки сточных вод при невозможности их самотечного поступления в канализационный коллектор или очистные сооружения.
Alta KNS применяется в системах ливневой, производственно- и хозяйственно-бытовой канализации. КНС комплектуется погружными насосами Grundfos или насосами предоставляемых заказчиком. В случае, если Alta KNS предназначена для подземного размещения, то глубина заложения зависит от глубины заложения подводящего трубопровода.
Поплавки и погружные насосы подключены к шкафу управления. Alta KNS комплектуются как фирменным блоком управления насосами Alta, так и блоком управления Grundfos (по желанию заказчика). Работа насосов осуществляется в автоматическом режиме по сигналам от поплавковых выключателей, установленных внутри КНС. Внутри корпуса расположена площадка (съёмная или стационарная), необходимая для комфортного обслуживания запорной арматуры персоналом.
Стоимость обвязки Alta KNS зависит от требований заказчика и формируется индивидуально по запросу.
Характеристики Alta KNS*
|
Модель |
Размер рабочей камеры, мм (диаметр х высота) |
Размер горловины, мм (диаметр х высота) |
Габаритные размеры, мм (диаметр х высота) |
Вес корпуса, кг (без учета обвязки и насосного оборудования) |
|
Alta KNS 955-2000 |
Ø955х2000 |
Ø955х200 |
Ø1155х2200 |
70 |
|
Alta KNS 955-2500 |
Ø955х2500 |
Ø955х200 |
Ø1155х2700 |
75 |
|
Alta KNS 955-3000 |
Ø955х3000 |
Ø955х200 |
Ø1155х3200 |
85 |
|
Alta KNS 955-3500 |
Ø955х3500 |
Ø955х200 |
Ø1155х3700 |
98 |
|
Alta KNS 955-4000 |
Ø955х4000 |
Ø955х200 |
Ø1155х4200 |
108 |
|
Alta KNS 955-4500 |
Ø955х4500 |
Ø955х200 |
Ø1155х4700 |
121 |
|
Alta KNS 955-5000 |
Ø955х5000 |
Ø955х200 |
Ø1155х5200 |
134 |
|
Alta KNS 1300-2000 |
Ø1220х2000 |
Ø1220х200 |
Ø1420х2200 |
86 |
|
Alta KNS 1300-2500 |
Ø1220х2500 |
Ø1220х200 |
Ø1420х2700 |
102 |
|
Alta KNS 1300-3000 |
Ø1220х3000 |
Ø1220х200 |
Ø1420х3200 |
117 |
|
Alta KNS 1300-3500 |
Ø1220х3500 |
Ø1220х200 |
Ø1420х3700 |
131 |
|
Alta KNS 1300-4000 |
Ø1220х4000 |
Ø1220х200 |
Ø1420х4200 |
147 |
|
Alta KNS 1300-4500 |
Ø1220х4500 |
Ø1220х200 |
Ø1420х4700 |
162 |
|
Alta KNS 1300-5000 |
Ø1220х5000 |
Ø1220х200 |
Ø1420х5200 |
178 |
|
Alta KNS 1500-2000 |
Ø1500х2000 |
Ø1220х200 |
Ø1700х2200 |
116 |
|
Alta KNS 1500-2500 |
Ø1500х2500 |
Ø1220х200 |
Ø1700х2700 |
134 |
|
Alta KNS 1500-3000 |
Ø1500х3000 |
Ø1220х200 |
Ø1700х3200 |
150 |
|
Alta KNS 1500-3500 |
Ø1500х3500 |
Ø1220х200 |
Ø1700х3700 |
168 |
|
Alta KNS 1500-4000 |
Ø1500х4000 |
Ø1220х200 |
Ø1700х4200 |
185 |
|
Alta KNS 1500-4500 |
Ø1500х4500 |
Ø1220х200 |
Ø1700х4700 |
200 |
|
Alta KNS 1500-5000 |
Ø1500х5000 |
Ø1220х200 |
Ø1700х5200 |
219 |
|
Alta KNS 2000-2000 |
Ø2000х2000 |
Ø1220х200 |
Ø2200х2200 |
180 |
|
Alta KNS 2000-2500 |
Ø2000х2500 |
Ø1220х200 |
Ø2200х2700 |
208 |
|
Alta KNS 2000-3000 |
Ø2000х3000 |
Ø1220х200 |
Ø2200х3200 |
237 |
|
Alta KNS 2000-3500 |
Ø2000х3500 |
Ø1220х200 |
Ø2200х3700 |
264 |
|
Alta KNS 2000-4000 |
Ø2000х4000 |
Ø1220х200 |
Ø2200х4200 |
292 |
|
Alta KNS 2000-4500 |
Ø2000х4500 |
Ø1220х200 |
Ø2200х4700 |
319 |
|
Alta KNS 2000-5000 |
Ø2000х5000 |
Ø1220х200 |
Ø2200х5200 |
348 |
*В комплект КНС входит внутренняя лестница и корзина для удержания крупного мусора. Внутренняя обвязка КНС и оборудование считаются индивидуально под требования заказчика.
Исходя из технического задания заказчика размеры корпуса (элементов корпуса) могут быть изменены
